防水卷材瀝青廢氣設計要求及鋪設施工的注意事
未知, 2025-07-17 08:42, 次瀏覽
防水卷材瀝青廢氣設計要求及鋪設施工的注意事項
一、引言
防水卷材在建筑防水工程中應用廣泛，其中瀝青類(lèi)防水卷材因其******的防水性能和相對較低的成本而備受青睞。然而，在瀝青卷材的生產(chǎn)過(guò)程中會(huì )產(chǎn)生廢氣，若處理不當會(huì )對環(huán)境造成污染；同時(shí)，在卷材的鋪設施工過(guò)程中，若操作不規范也會(huì )引發(fā)質(zhì)量問(wèn)題，影響防水效果和使用壽命。因此，了解防水卷材瀝青廢氣的設計要求以及鋪設施工的注意事項至關(guān)重要。

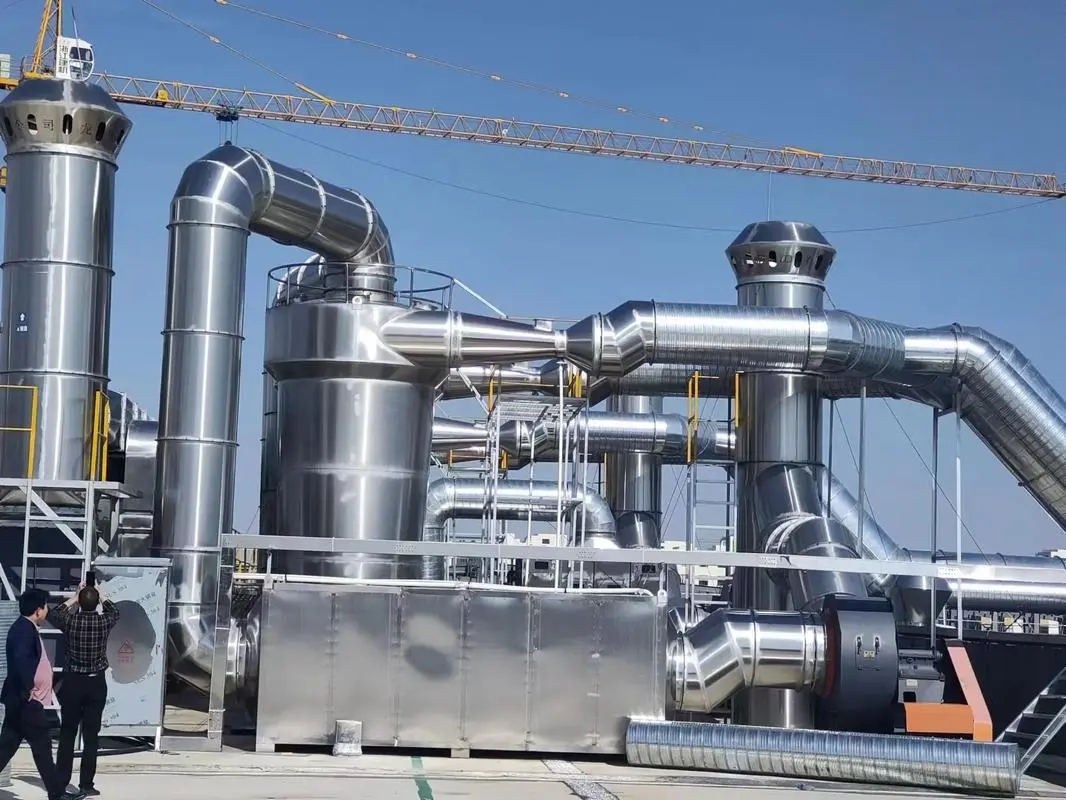

二、防水卷材瀝青廢氣設計要求
（一）廢氣收集系統設計
1. 收集方式
應在瀝青卷材生產(chǎn)設備的廢氣產(chǎn)生源頭設置集氣裝置，如在熔煉釜、攪拌罐等設備的上方或側面安裝合適的集氣罩。集氣罩的形式應根據設備的形狀、廢氣排放***點(diǎn)等因素選擇，常見(jiàn)的有傘形集氣罩、四面圍擋式集氣罩等。例如，對于小型的熔煉釜，可采用傘形集氣罩，其罩口***小應能覆蓋廢氣排放的主要區域，確保有效收集廢氣。
集氣罩與廢氣輸送管道之間應采用軟連接，以保證集氣罩在一定范圍內可以自由移動(dòng)或適應設備的微小位移，防止因設備振動(dòng)或變形導致廢氣泄漏。
2. 管道設計
廢氣輸送管道應采用耐腐蝕、耐高溫的材料，如不銹鋼或玻璃鋼等。管道的管徑應根據廢氣的流量和流速進(jìn)行計算確定，一般廢氣在管道內的流速宜保持在 10 15m/s 左右，以保證廢氣能夠順利輸送且不會(huì )在管道內積聚。
管道應盡量保持直線(xiàn)布置，減少彎頭和變徑的數量。當必須設置彎頭時(shí)，應采用較***的彎曲半徑，一般不小于 5 倍管徑，以降低廢氣流動(dòng)阻力。同時(shí)，管道的坡度應不小于 4‰，便于冷凝液或固體顆粒的排出。
為防止廢氣中的酸性氣體對管道的腐蝕，可對管道內壁進(jìn)行防腐處理，如涂覆環(huán)氧樹(shù)脂涂層或采用襯塑管道。
（二）廢氣處理工藝設計
1. 預處理
瀝青廢氣中可能含有顆粒物、油霧等雜質(zhì)，在進(jìn)入主要處理設備前應進(jìn)行預處理?？刹捎眯L(fēng)除塵器或絲網(wǎng)過(guò)濾器等設備去除廢氣中的顆粒物，其去除效率應不低于 80%。對于油霧，可采用靜電除油裝置或填料塔吸附等方式進(jìn)行處理，使廢氣中的油霧含量降低到不影響后續處理的程度。
2. 主要處理方法
燃燒法：對于瀝青廢氣中的可燃成分，如瀝青揮發(fā)份等，可采用燃燒法進(jìn)行處理。燃燒溫度應控制在 760 850℃之間，停留時(shí)間不少于 0.5 秒，確保廢氣中的有機物充分燃燒分解為二氧化碳和水。燃燒設備可采用蓄熱式熱力焚化爐（RTO）或催化燃燒裝置等，以提高能源利用效率和燃燒效果。例如，RTO 通過(guò)陶瓷蓄熱體交替蓄熱和放熱，使廢氣在高溫下氧化分解，熱回收效率可達到 90%以上。
吸附法：利用活性炭或分子篩等吸附劑對廢氣中的有機物進(jìn)行吸附凈化。吸附裝置應采用固定床或蜂窩式等形式，保證廢氣與吸附劑有足夠的接觸時(shí)間和接觸面積?；钚蕴课斤柡秃?，應采用蒸汽再生或熱空氣再生等方式進(jìn)行脫附，使活性炭恢復吸附性能，脫附后的高濃度廢氣可返回燃燒裝置進(jìn)行處理。吸附法對低濃度有機廢氣的處理效果較***，去除效率可達到 90%以上。
吸收法：對于廢氣中的酸性氣體，如二氧化硫、硫化氫等，可采用堿液吸收法進(jìn)行處理。常用的吸收劑有氫氧化鈉、碳酸鈉等溶液，吸收裝置可采用填料塔或噴淋塔等。填料塔內應填充合適的填料，如聚丙烯多面空心球或鮑爾環(huán)等，以增加氣液接觸面積，提高吸收效率。吸收后的廢液應進(jìn)行妥善處理，避免二次污染。
（三）排氣系統設計
1. 排氣筒高度
排氣筒的高度應根據廢氣的排放量、排放速率、周?chē)h(huán)境敏感目標等因素確定。一般來(lái)說(shuō)，排氣筒高度應不低于 15 米，以確保廢氣能夠充分擴散，減少對周邊環(huán)境的影響。在機場(chǎng)附近、自然保護區等***殊區域，排氣筒高度應根據實(shí)際情況適當提高。
2. 排氣筒材質(zhì)與防腐
排氣筒應采用耐腐蝕的材料制作，如不銹鋼或玻璃鋼等。排氣筒內壁應進(jìn)行防腐處理，如涂覆耐高溫、耐酸堿的防腐涂料，以防止廢氣對排氣筒的腐蝕。同時(shí)，排氣筒應設置防雨帽和避雷設施，防止雨水進(jìn)入和雷擊事故的發(fā)生。
三、防水卷材鋪設施工的注意事項
（一）施工前準備
1. 基層處理
基層表面應平整、干燥、清潔，無(wú)裂縫、起砂、空鼓等缺陷。對于不平整的基層，應采用水泥砂漿或細石混凝土進(jìn)行找平處理，找平層的坡度應符合設計要求，一般不超過(guò) 2‰?；鶎拥暮蕬刂圃?8%以?xún)?，可采用貼保鮮膜法進(jìn)行檢測，即在基層上放置一塊保鮮膜，四周用膠帶密封，等待一段時(shí)間后觀(guān)察保鮮膜內是否有水珠凝結，若無(wú)水珠則為合格。
基層表面的雜物、灰塵等應清理干凈，可采用掃帚清掃、高壓空氣吹掃或吸塵器吸塵等方式。對于油污等污漬，應采用專(zhuān)用的清潔劑進(jìn)行清洗，并用清水沖洗干凈，晾干后方可進(jìn)行下一道工序。
2. 材料準備
防水卷材應具有質(zhì)量證明文件，并經(jīng)進(jìn)場(chǎng)驗收合格后方可使用。卷材的規格、型號應符合設計要求，卷材應存放在陰涼、干燥、通風(fēng)的環(huán)境中，避免陽(yáng)光直射和受潮。同時(shí)，應準備***卷材粘貼所需的膠粘劑、密封材料等配套材料，膠粘劑應與卷材相容，并具有******的粘結性能和耐水性。
（二）施工過(guò)程控制
1. 卷材鋪貼
卷材鋪貼應按照先高后低、先遠后近的順序進(jìn)行。鋪貼時(shí)，應將卷材一端固定在基層上，然后緩緩展開(kāi)卷材，用滾刷或壓輥將卷材與基層壓實(shí)，排除卷材下面的空氣，使其與基層緊密貼合。卷材的長(cháng)邊應采用熱熔法或冷粘法進(jìn)行搭接，搭接寬度不應小于 100mm；短邊搭接寬度不應小于 150mm。熱熔法施工時(shí)，應控制***加熱溫度和時(shí)間，避免溫度過(guò)高或過(guò)低影響卷材的粘結性能，一般加熱溫度控制在 180 220℃之間，加熱時(shí)間根據卷材厚度和環(huán)境溫度確定，一般為 3 5 秒。冷粘法施工時(shí)，應均勻涂刷膠粘劑，膠粘劑的涂刷厚度應控制在 1 1.5mm 之間，涂刷后應晾置一段時(shí)間，待膠粘劑手感不粘時(shí)即可鋪貼卷材。
2. 節點(diǎn)處理
對于陰陽(yáng)角、管根、落水口等節點(diǎn)部位，應進(jìn)行加強處理?？刹捎酶郊泳聿幕蛎芊獠牧线M(jìn)行密封。例如，在陰陽(yáng)角處，應先將卷材剪成合適形狀，鋪貼在陰陽(yáng)角處，然后用密封材料將卷材與基層之間的縫隙密封嚴實(shí)；在管根部位，應將卷材圍繞管道纏繞至少兩層，并用密封材料封邊；在落水口處，應將卷材鋪貼至落水口內壁，并用密封材料將卷材與落水口之間的縫隙密封牢固，防止雨水從節點(diǎn)部位滲漏。
3. 施工環(huán)境控制
防水卷材鋪設施工應在氣溫不低于 5℃、風(fēng)力不***于 5 級的環(huán)境下進(jìn)行。在雨季施工時(shí)，應采取防雨措施，如搭建防雨棚等，避免雨水沖刷卷材，影響粘結效果。同時(shí)，施工現場(chǎng)應保持******的通風(fēng)條件，防止膠粘劑中的揮發(fā)性有機物積聚對人體造成傷害。
（三）施工后驗收與維護
1. 驗收標準
防水卷材鋪設完成后，應進(jìn)行外觀(guān)檢查和蓄水試驗。外觀(guān)檢查主要檢查卷材的鋪貼是否平整、順直，有無(wú)空鼓、翹邊、皺折等現象；搭接寬度是否符合要求，密封是否嚴密等。蓄水試驗應在防水層施工完成并干燥后進(jìn)行，蓄水深度不應小于 20mm，蓄水時(shí)間不少于 24 小時(shí)，觀(guān)察基層有無(wú)滲漏現象，如有滲漏應及時(shí)進(jìn)行修補。
2. 維護保養
防水卷材鋪設完成后，應在使用過(guò)程中定期進(jìn)行檢查和維護。檢查內容包括卷材的完整性、密封材料的老化情況等。如發(fā)現卷材有破損、脫落等現象，應及時(shí)進(jìn)行修補；對于密封材料老化失效的部位，應重新進(jìn)行密封處理。同時(shí)，應避免在防水層上堆放重物或進(jìn)行尖銳物體的穿刺，防止破壞防水層。
綜上所述，防水卷材瀝青廢氣的設計要求涉及廢氣收集、處理和排放等多個(gè)環(huán)節，需要綜合考慮環(huán)保、安全和經(jīng)濟效益等因素；而防水卷材的鋪設施工則需要注意基層處理、施工過(guò)程控制和施工后驗收與維護等方面的問(wèn)題，以確保防水工程的質(zhì)量和使用壽命。只有在設計和施工過(guò)程中嚴格遵守相關(guān)要求和注意事項，才能實(shí)現防水卷材工程的環(huán)保性和可靠性。
