聚乙烯注塑廢氣處理與原材料利用率提升方案
未知, 2025-12-08 15:48, 次瀏覽
聚乙烯注塑廢氣處理與原材料利用率提升方案
在聚乙烯注塑廢氣處理生產(chǎn)過(guò)程中，廢氣排放不僅對環(huán)境造成污染，還意味著(zhù)原材料的浪費。通過(guò)***化生產(chǎn)工藝、改進(jìn)設備以及加強管理等措施，可以有效提高原材料利用率，減少廢氣產(chǎn)生，實(shí)現經(jīng)濟效益與環(huán)境效益的雙贏(yíng)。以下是具體的實(shí)施方案：
一、***化注塑工藝參數
1. 溫度控制
***設定料筒溫度。根據聚乙烯的不同牌號和加工要求，合理調整各段溫度。例如，對于高密度聚乙烯（HDPE），一般料筒前端溫度可設置在 180 200°C，中部在 200 220°C，后端在 220 240°C。合適的溫度能確保聚乙烯充分熔融塑化，避免因溫度過(guò)高導致塑料分解產(chǎn)生過(guò)多廢氣，或溫度過(guò)低使塑料流動(dòng)性差，造成充模不足，增加廢品率，從而降低原材料利用率。
控制模具溫度。模具溫度均勻且穩定有助于聚乙烯在型腔內順利成型，減少冷卻時(shí)間。如生產(chǎn)薄壁聚乙烯制品時(shí)，模具溫度可控制在 40 60°C。適宜的模具溫度能使制品快速定型，減少因脫模不***產(chǎn)生的次品，提高原材料的有效利用。
2. 壓力調節
注射壓力。根據制品的形狀、尺寸和壁厚等因素，選擇合適的注射壓力。一般來(lái)說(shuō)，對于小型簡(jiǎn)單制品，注射壓力可在 80 120MPa；對于***型復雜制品，可能需要 120 150MPa。合理的注射壓力能保證聚乙烯充滿(mǎn)型腔，避免因壓力不足導致的缺料現象，同時(shí)也防止壓力過(guò)***引起的飛邊等問(wèn)題，減少廢品，提高原材料利用率。
保壓壓力。保壓階段的壓力通常低于注射壓力，約為注射壓力的 60% 80%。恰當的保壓壓力可以補償聚乙烯在冷卻過(guò)程中的收縮，防止制品出現縮痕等缺陷，提高制品質(zhì)量，進(jìn)而提升原材料利用率。
3. 注射速度
采用多級注射速度控制。在注塑過(guò)程的不同階段，設置不同的注射速度。例如，在開(kāi)始注射時(shí)，可采用較快的速度，使聚乙烯迅速充滿(mǎn)主流道和分流道；當熔體接近型腔時(shí)，降低注射速度，以減少湍流和空氣卷入，避免產(chǎn)生氣孔等缺陷。合理的注射速度有助于提高制品質(zhì)量，減少因制品缺陷造成的原材料浪費。
二、改進(jìn)注塑設備
1. 螺桿設計
選擇合適長(cháng)徑比的螺桿。對于聚乙烯注塑，一般長(cháng)徑比 L/D 在 20 28 之間較為合適。長(cháng)徑比過(guò)小，聚乙烯塑化不充分；長(cháng)徑比過(guò)***，可能導致塑料在料筒內停留時(shí)間過(guò)長(cháng)而分解。同時(shí)，***化螺桿的螺槽深度和壓縮比，確保聚乙烯能夠均勻塑化，提高塑化質(zhì)量，減少因塑化不***產(chǎn)生的廢料。
2. 噴嘴類(lèi)型
根據聚乙烯的***性和制品要求，選用合適的噴嘴。例如，對于高粘度的聚乙烯，可使用開(kāi)式噴嘴或帶有加熱裝置的閉式噴嘴。開(kāi)式噴嘴阻力小，有利于高粘度塑料的注射；閉式噴嘴則能更***地控制注射量和防止流延現象。合適的噴嘴能準確控制聚乙烯的注射量，避免因注射量過(guò)多或過(guò)少造成的原材料浪費。

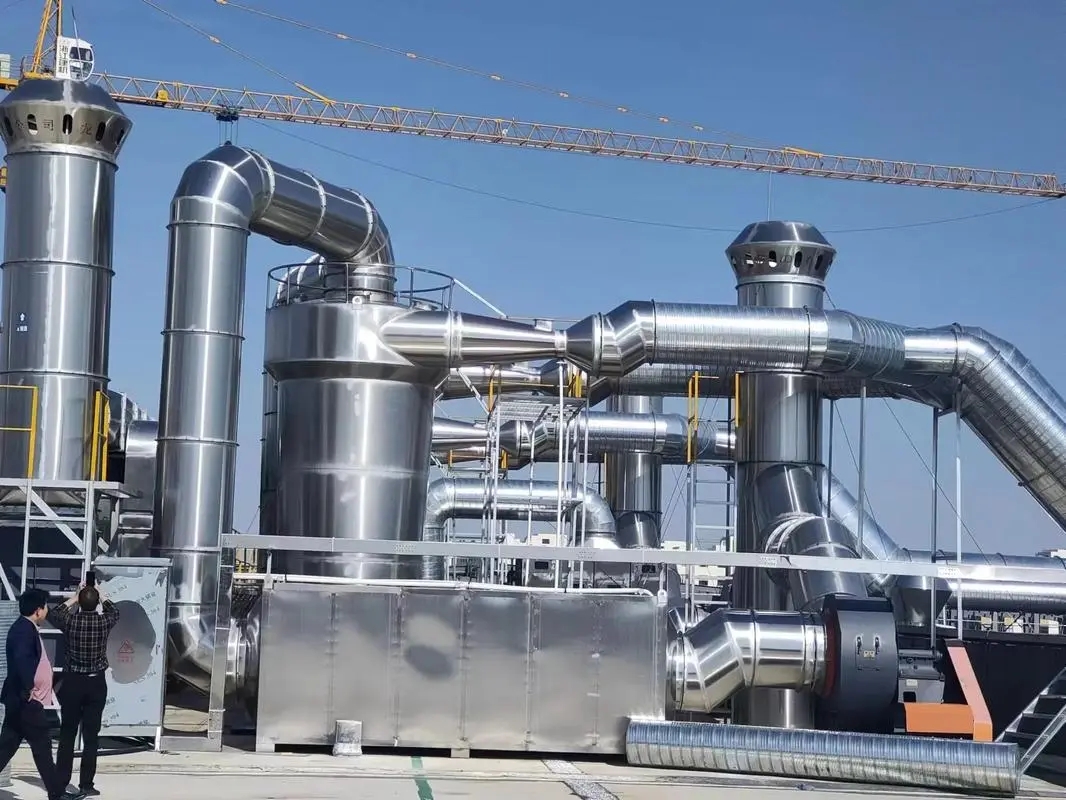

3. 廢氣收集與處理系統
安裝高效的廢氣收集裝置。在注塑機的模具開(kāi)合區域、料筒排氣口等部位設置集氣罩，通過(guò)管道將廢氣引入處理系統。集氣罩的設計要合理，確保能夠有效地捕捉廢氣，減少廢氣逸散到車(chē)間環(huán)境中。
配備廢氣處理設備。常見(jiàn)的處理方法有活性炭吸附法、催化燃燒法等?；钚蕴课椒ㄊ抢没钚蕴康奈叫阅?，將廢氣中的有機物吸附在活性炭表面，達到凈化廢氣的目的。催化燃燒法則是在催化劑的作用下，將廢氣中的有機物在較低溫度下氧化分解為二氧化碳和水。通過(guò)有效的廢氣處理，不僅可以減少環(huán)境污染，還可以回收廢氣中的有用成分，提高原材料的綜合利用率。
三、加強生產(chǎn)過(guò)程管理
1. 原料干燥
嚴格控制聚乙烯原料的含水量。在注塑前，對原料進(jìn)行充分干燥，使其含水量降至規定范圍內。一般聚乙烯原料的含水量應控制在 0.05%以下。水分含量過(guò)高會(huì )導致塑料制品表面出現銀紋、氣泡等缺陷，降低制品質(zhì)量，增加廢品率，影響原材料利用率?？刹捎脽犸L(fēng)循環(huán)干燥機或真空干燥機對原料進(jìn)行干燥處理。
2. 模具維護
定期對模具進(jìn)行保養和維護。包括清潔模具表面、檢查模具的冷卻系統、修復磨損的模具部件等。保持模具的******狀態(tài)，確保其精度和表面粗糙度符合要求，有助于提高制品質(zhì)量和生產(chǎn)效率，減少因模具問(wèn)題導致的廢品，提高原材料利用率。
3. 人員培訓
加強對操作人員的培訓。使其熟悉注塑生產(chǎn)工藝、設備操作規程以及質(zhì)量控制要點(diǎn)。操作人員要嚴格按照工藝要求進(jìn)行操作，及時(shí)發(fā)現和解決生產(chǎn)過(guò)程中的問(wèn)題。例如，操作人員要學(xué)會(huì )觀(guān)察制品的質(zhì)量狀況，根據制品的外觀(guān)、尺寸等變化及時(shí)調整工藝參數，以提高產(chǎn)品質(zhì)量和原材料利用率。
通過(guò)以上從工藝***化、設備改進(jìn)以及生產(chǎn)管理等多方面的措施，可以在聚乙烯注塑生產(chǎn)過(guò)程中有效提高原材料利用率，減少廢氣排放，實(shí)現綠色、高效生產(chǎn)。
